Schéma de la pompe de filtration piscine : guide complet et pratique

Lorsque vous vous apprêtez à gérer la qualité de l’eau de votre piscine, vous vous demandez sûrement comment tous les équipements s’imbriquent pour garantir une eau limpide et saine. C’est là qu’intervient un élément clé, souvent méconnu mais absolument indispensable : la pompe. Ce moteur discret mais puissant joue un rôle central dans le maintien de la propreté du bassin, en assurant la circulation continue de l’eau vers le système filtrant. Comprendre le fonctionnement précis de ce mécanisme est essentiel pour tout propriétaire de piscine soucieux d’optimiser son installation et d’éviter les désagréments liés à une eau stagnante ou mal filtrée. En complément, découvrez pompe sable piscine hors sol.

C’est pourquoi ce guide pédagogique vous invite à découvrir le schéma de la pompe de filtration d’une piscine, une représentation claire qui vous permettra d’appréhender chaque étape du circuit hydraulique. Vous y apprendrez comment la pompe aspire l’eau, la pousse vers le filtre, et assure un retour efficace dans le bassin. Grâce à des explications précises et des conseils pratiques, vous serez en mesure de maîtriser l’installation et l’entretien de votre équipement pour garantir une eau saine et agréable toute la saison.

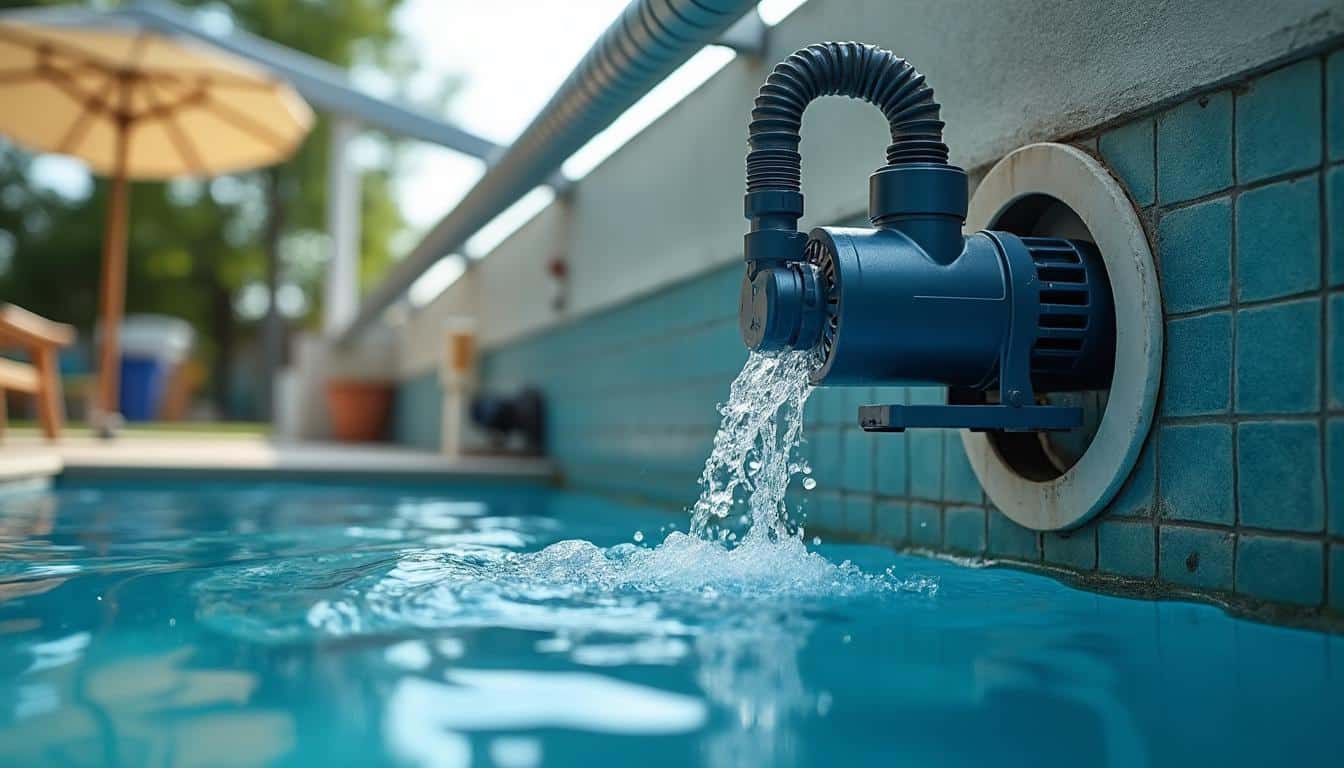

Comprendre le rôle essentiel de la pompe dans la filtration d’une piscine

Qu’est-ce qu’une pompe de filtration et pourquoi est-elle indispensable ?

La pompe de filtration d’une piscine est le moteur qui permet de mettre en mouvement l’eau du bassin. Sans elle, l’eau resterait stagnante, favorisant la prolifération d’algues et de bactéries. Son rôle principal est d’aspirer l’eau chargée d’impuretés et de la diriger vers le filtre, où les particules indésirables sont retenues. La pompe fonctionne généralement à une puissance adaptée à la taille du bassin, par exemple entre 0,5 et 1,5 chevaux pour les piscines résidentielles, garantissant un débit suffisant pour renouveler l’eau en moyenne toutes les 4 à 6 heures.

L’importance de la pompe ne se limite pas à son action mécanique : c’est elle qui conditionne la qualité globale de l’eau. Une pompe mal dimensionnée ou défectueuse aura un impact direct sur la clarté et la propreté du bassin. En effet, elle assure la circulation continue, indispensable au bon fonctionnement du système filtrant. Ainsi, la pompe est bien plus qu’un simple moteur, elle est le cœur battant du réseau hydraulique de votre piscine.

Comment la pompe participe à la circulation et à la propreté de l’eau du bassin

La pompe joue deux fonctions principales dans le cycle de filtration de la piscine :

• Elle aspire l’eau depuis le bassin via les skimmers et la bonde de fond, permettant de capter les déchets flottants et les particules plus lourdes.
• Elle pousse ensuite cette eau vers le filtre, assurant une pression suffisante pour que la filtration soit efficace et que l’eau soit débarrassée des impuretés.

Cette circulation a un impact direct sur la qualité de l’eau :

• Elle empêche la stagnation et limite la prolifération des micro-organismes nuisibles dans le bassin.
• Elle garantit une distribution homogène des produits chimiques, comme le chlore, assurant une eau saine et équilibrée.

Décrypter le schéma hydraulique complet du circuit de filtration piscine

Les composants clés visibles sur un schéma de pompe de filtration piscine

Un schéma hydraulique de la pompe et du système de filtration d’une piscine met en évidence plusieurs éléments essentiels qui forment un réseau cohérent. Vous y retrouverez notamment :

• La pompe, qui assure l’aspiration et la poussée de l’eau.
• Le filtre, souvent à sable ou à cartouche, qui retient les impuretés.
• Les tuyaux et raccords qui connectent le bassin au local technique où se trouvent la pompe et le filtre.
• Les dispositifs de sécurité et de contrôle, tels que les vannes et les manomètres.

Comprendre ces composants sur le schéma permet de visualiser le parcours complet de l’eau et d’intervenir efficacement en cas de dysfonctionnement ou d’entretien nécessaire.

Pour bien lire un schéma de pompe de filtration piscine, il est conseillé de suivre l’eau depuis son point d’aspiration dans le bassin jusqu’au retour filtré. Cette méthode vous aide à comprendre chaque étape du circuit et à détecter rapidement les éventuels points sensibles.

Guide pratique du branchement électrique pour la pompe de filtration

Comment brancher une pompe monophasée en toute sécurité ?

Le branchement électrique de la pompe est une étape cruciale pour garantir son bon fonctionnement et la sécurité de l’installation. La plupart des pompes domestiques utilisent un courant monophasé, généralement en 230 V. Voici les étapes essentielles pour un branchement sécurisé :

1. Coupez l’alimentation électrique avant toute intervention.
2. Utilisez un disjoncteur différentiel 30 mA pour protéger le circuit.
3. Branchez les fils de phase, neutre et terre conformément aux indications du fabricant.
4. Veillez à ce que le câble électrique soit adapté à la puissance de la pompe (souvent entre 1,5 et 2,5 mm²).
5. Vérifiez l’étanchéité des connexions pour éviter tout risque d’infiltration d’eau.

La sécurité est primordiale, surtout dans un environnement humide comme un local technique de piscine. Il est donc recommandé de faire appel à un électricien qualifié si vous n’êtes pas sûr de vous.

Différences entre branchement monophasé et triphasé

Le branchement en monophasé est le plus courant pour les piscines résidentielles, car il est simple et compatible avec la plupart des installations domestiques. En revanche, le triphasé, utilisé souvent dans les piscines de grandes dimensions ou professionnelles, offre une puissance plus élevée et une meilleure efficacité énergétique.

• Le monophasé utilise un seul fil de phase, un neutre et une terre, avec une tension de 230 V.
• Le triphasé utilise trois fils de phase, une terre et parfois un neutre, avec une tension de 400 V entre phases.

Le choix dépendra de la puissance de la pompe et des contraintes techniques de votre installation. Le schéma de branchement diffère donc en fonction du type de courant disponible.

Installer la pompe, le filtre et les accessoires dans le local technique : conseils et bonnes pratiques

Matériel et outils indispensables pour installer le système de filtration

Pour réussir l’installation de votre pompe et du filtre dans le local technique, il est important de disposer du matériel adéquat :

• Pompe adaptée à la taille de votre bassin (de 0,5 à 2 chevaux selon la piscine).
• Filtre à sable, cartouche ou diatomée, selon votre choix de filtration.
• Jeu de tuyaux PVC rigides ou flexibles, adaptés au diamètre des raccords.
• Vannes d’arrêt et coudes pour faciliter le raccordement et l’entretien.

Étapes clés pour positionner pompe et filtre dans le local technique

Un bon positionnement dans le local technique est essentiel pour garantir une efficacité maximale et un entretien simplifié :

• Placez la pompe à proximité immédiate du filtre pour réduire la perte de charge hydraulique.
• Assurez-vous que les tuyaux soient bien alignés et sans contraintes pour éviter les fuites.
• Installez la pompe sur une surface stable et plane pour limiter les vibrations et les bruits.

Enfin, suivez un guide pas-à-pas qui commence par la fixation au sol, le raccordement des tuyaux, la connexion électrique, puis le test du système pour vérifier l’absence de fuites ou de bruits anormaux.

Optimiser le fonctionnement de la pompe et du système filtrant pour une eau impeccable

Durée et fréquence idéales pour la filtration dans une piscine

Optimiser le fonctionnement de votre pompe et de la filtration est la clé pour maintenir une eau claire et saine. En règle générale, il est conseillé de faire tourner la pompe entre 4 et 6 heures par jour, en adaptant la durée selon la taille du bassin et la température extérieure. Par exemple, pour une piscine de 50 m³, un temps de filtration de 5 heures est souvent idéal pour renouveler complètement l’eau. Cette durée peut être augmentée en période estivale ou en cas d’usage intensif.

Un réglage précis de la pompe, avec un débit adapté, permet aussi d’économiser de l’énergie tout en garantissant une filtration efficace. Ainsi, vous évitez une usure prématurée de l’équipement et améliorez la qualité de l’eau.

Comment détecter et résoudre les problèmes courants de la pompe et du filtre

Voici quelques conseils pour optimiser la filtration et prévenir les désagréments :

• Nettoyez régulièrement le préfiltre de la pompe pour éviter les blocages.
• Vérifiez la pression indiquée sur le manomètre du filtre : une hausse de plus de 0,3 bars signifie qu’un nettoyage est nécessaire.
• Contrôlez les tuyaux pour détecter d’éventuelles fuites ou fissures.
• Purgez l’air du circuit hydraulique pour éviter les pertes de pression.

En termes d’entretien, il est recommandé de nettoyer ou de changer les cartouches tous les 3 mois en moyenne, et de procéder à un nettoyage complet du filtre sable au moins une fois par an. Les réglages importants incluent la vérification des vannes et du débit pour assurer une circulation optimale.

Adapter le schéma et l’installation selon le type de piscine et équipements annexes

Spécificités du schéma de pompe pour piscine hors sol

Les piscines hors sol ont des caractéristiques particulières qui influencent le schéma de la pompe de filtration. Elles utilisent souvent une pompe auto-amorçante plus compacte, avec un débit adapté à des volumes d’eau généralement inférieurs à 20 m³. Le circuit hydraulique est simplifié, avec des raccordements souvent en diamètre 32 mm, et un local technique réduit ou intégré dans un coffret étanche.

• Le système est conçu pour une installation facile et un entretien rapide.
• Le branchement électrique est souvent monophasé avec une puissance inférieure à 0,75 chevaux.
• Le filtre est généralement à cartouche, facilitant le nettoyage à la main.

Particularités et raccordements pour piscine enterrée et équipements complémentaires

Pour une piscine enterrée, le schéma de la pompe et du circuit de filtration est plus complexe, notamment lorsque des équipements annexes entrent en jeu, comme une pompe à chaleur ou un système de traitement automatique. Le réseau hydraulique comprend souvent plusieurs vannes pour isoler les différents équipements et permettre un entretien sans vider le bassin. Pour approfondir ce sujet, consultez notre guide sur pac piscine hors sol.

• Le dimensionnement de la pompe est plus important, souvent entre 1 et 2 chevaux, pour traiter des volumes d’eau supérieurs à 50 m³.
• Les tuyaux utilisés sont souvent en diamètre 50 mm pour limiter les pertes de charge.
• Le local technique doit être bien ventilé et accessible pour permettre l’entretien de tous les équipements.

Le raccordement avec une pompe à chaleur nécessite un branchement en dérivation du circuit filtrant, avec des vannes spécifiques pour isoler la pompe à chaleur sans interrompre la filtration. Il est conseillé d’installer un clapet anti-retour pour éviter les reflux et garantir un fonctionnement optimal.

FAQ – Réponses aux questions fréquentes sur la pompe et le circuit de filtration piscine

Comment savoir si la pompe de ma piscine fonctionne correctement ?

Vous pouvez vérifier son bon fonctionnement en écoutant le bruit moteur, en observant le débit d’eau au refoulement, et en contrôlant la pression sur le manomètre du filtre. Une baisse de débit ou un bruit anormal peut indiquer un problème.

Quelle est la durée idéale de filtration quotidienne pour une eau claire ?

Il est recommandé de filtrer l’eau entre 4 et 6 heures par jour, en fonction du volume du bassin et de la saison. Cette durée permet un renouvellement complet de l’eau plusieurs fois par jour.

Comment brancher une pompe monophasée en toute sécurité ?

Coupez toujours l’alimentation avant intervention, utilisez un disjoncteur différentiel 30 mA, respectez le code couleur des fils, et assurez-vous que le câble est adapté à la puissance de la pompe.

Que faire en cas de perte de pression dans le circuit de filtration ?

Vérifiez le préfiltre pour un éventuel bouchon, purgez l’air du circuit hydraulique, et inspectez les tuyaux pour détecter des fuites. Nettoyez le filtre si la pression reste basse.

Comment entretenir le filtre pour éviter l’encrassement ?

Nettoyez régulièrement le média filtrant (cartouche ou sable), remplacez-le selon les recommandations du fabricant (environ tous les 3 ans pour le sable), et réalisez un contre-lavage périodique.

Peut-on raccorder une pompe à chaleur sur le même circuit de filtration ?

Oui, à condition d’installer des vannes d’isolement et un clapet anti-retour pour éviter les reflux et permettre l’entretien indépendant de chaque équipement.

Quel type de pompe choisir selon la taille de la piscine ?

Pour une piscine de moins de 20 m³, une pompe de 0,5 à 0,75 chevaux suffit. Entre 20 et 50 m³, optez pour 1 à 1,5 chevaux. Au-delà, privilégiez une pompe supérieure à 1,5 chevaux.

Où placer la pompe et le filtre dans le local technique pour optimiser le réseau hydraulique ?

Installez la pompe à proximité immédiate du filtre, sur une surface stable, avec des tuyaux courts et alignés pour minimiser les pertes de charge et faciliter l’entretien.
